目 录
一、烟气分析仪概述
二、烟气分析仪产品特点
三、烟气分析仪技术参数

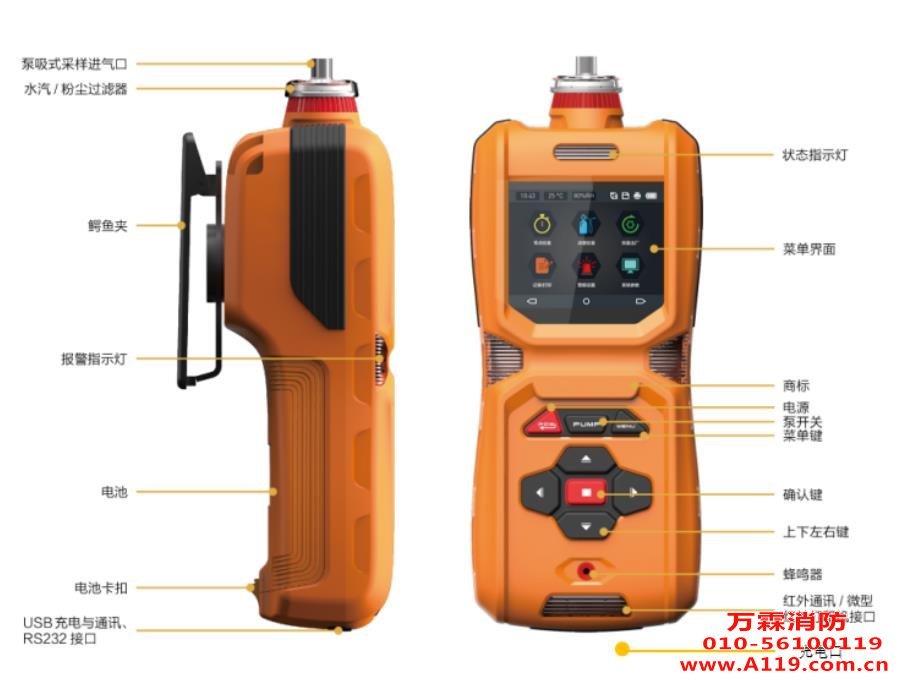

四、外形图及细节说明
五、按键定义及操作说明
六、开机启动说明
七、菜单操作说明
7.1 零点校准操作说明
7.2 浓度校准操作说明
7.3 恢复出厂操作说明
7.4 数据记录操作说明
7.5 报警设置操作说明
7.6 系统设置操作说明
7.7 单位设置操作说明
7.8 其它设置操作说明
7.9 本机信息说明
八、常见故障及解决对策
九、设备维护
十、注意事项
十一、其它可选配的传感器技术性能及参数表
一、烟气分析仪概述
烟气分析仪用于：移动式快速精确检测多种气体浓度及环境温湿度，测量超过限值则发出报警。采用2.5寸高清彩屏实时显示，采用国际著名品牌的气体传感器，主要检测原理有：电化学、红外、催化燃烧、热导、PID光离子等。采用瑞士高精度电容式数字温湿度传感器。先进的电路设计、成熟的内核算法处理，独特的外形设计，取得了多项软件著作和外观等专利。适用于检测管道中或受限空间、大气环境中的气体浓度；气体泄漏和各种背景气体为氮气或氧气的高浓度单一气体纯度。检测种类超过500余种。
二、烟气分析仪产品特点
★可以同时检测1~6种气体，单位自由切换
单位可选：PPM、mg/m3、Vol%、LEL%、PPHM、ppb、mg/L。
★内置泵吸式测量，集成水汽、粉尘过滤器，防止因水汽和粉尘损坏传感器和仪器，可用于高湿度、高粉尘环境响应迅速；特殊气路设计，采样距离大于10米，选配相应配件可以检测负压或正压-0.5～2公斤的气体
★丰富的人机界面

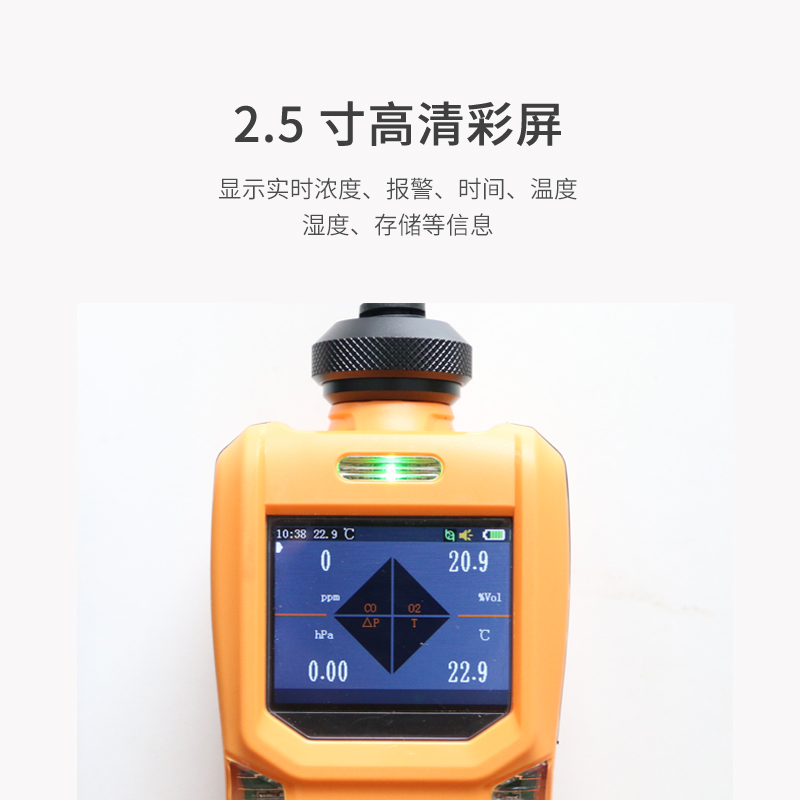

2.5寸高清彩屏，显示实时浓度、报警、时间、温度、湿度、存储等信息；菜单界面采用高清仿真图形显示各个菜单的功能名称。
★大容量数据存储功能（更大容量可定制），支持多种存储方式
标配10万条数据存储容量；可选配SD卡存储功能，支持实时存储、定时存储，或只存报警浓度数据；支持本机查看、删除数据，通过USB、RS232接口或红外通信上传到电脑进行数据分析或打印。可选配远程无线传输功能。
★多种通讯接口及打印功能
红外通信接口（选配）、RS232接口、USB接口自动识别，可选配外置微型无线蓝牙打印机。
★高温气体检测（选配）
选配高温采样降温过滤手柄，适用检测1300度以内的高温、高湿、高粉尘样气。其他温度的气体检测可订制。
★三种显示模式可切换
同时显示1～6种气体浓度，大字体循环显示单通道气体的浓度，实时曲线显示。
★图形化显示，以曲线形式反映一段时间内气体浓度变化走势。
●数据恢复功能，如遇误操作可以选择部分或全部恢复。
●可设置是否显示***大值、***小值、平均值。
●标准USB充电接口，具有充电保护功能，支持USB热插拔，充电状态仪器可正常工作。
●采用6000mAh大容量可充电聚合物锂电池
●高精度温湿度测量（选配）。
●支持实时检测或定时检测，不检测时可以把泵关闭以延长开机时间。
●多种报警方式，报警时多方位立体指示报警状态。
包含声光报警、振动报警、显示屏视觉报警。
报警种类包含：浓度报警、欠压报警、故障报警。
●多种报警模式设置：低报警、高报警、区间报警、TWA/STEL报警。
●误操作识别功能： 浓度校准误操作自动识别并阻止，能避免人为因素造成的不良。
●零点自动跟踪，长期使用不受零点漂移影响。
●目标点多级校准，保证测量的线性度和精度。
●中英文界面可选择。
●环境温度：-20～+55℃（典型值）-40～+70℃（极限值），支持温度补偿。
●日志记录
记录校准日志、维修日志、故障记录、故障解决对策，传感器寿命到期提醒， 下次浓度校准时间提醒功能。

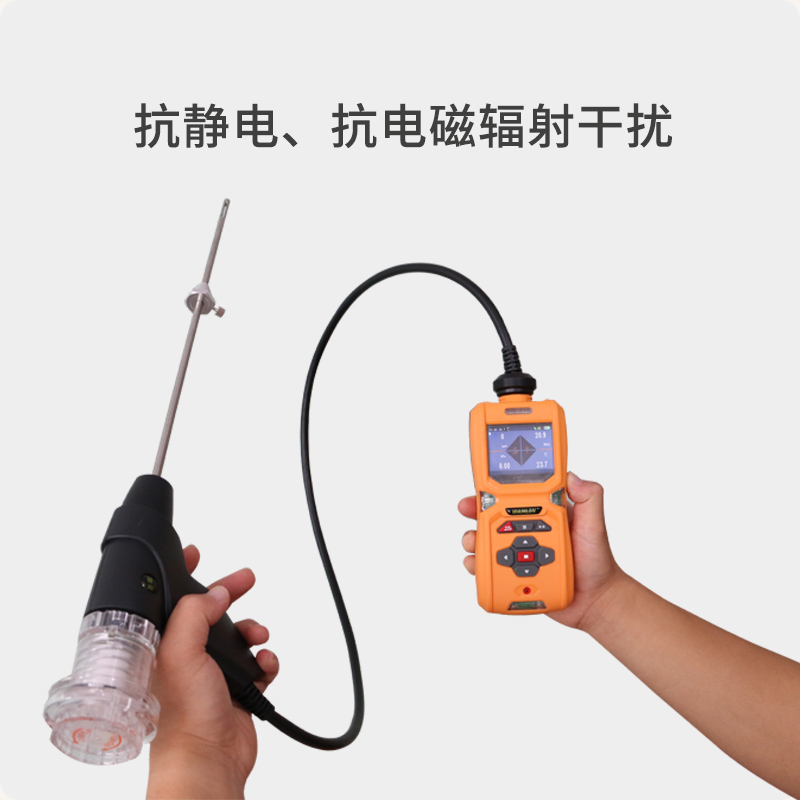

●满足本安电路设计要求，抗静电，抗电磁辐射干扰。

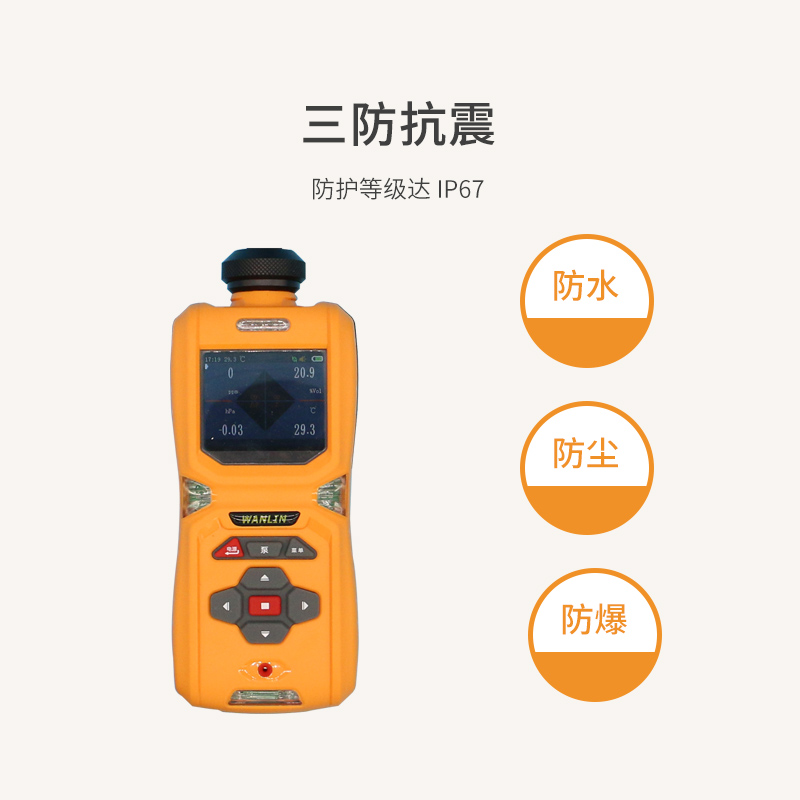

●防护等级达IP67，可以防雨淋和短时间浸泡，防水溅、防尘、防爆、抗振。
